Auguste-Magnin-Hilfsprojekt, Phasen 1 und 2

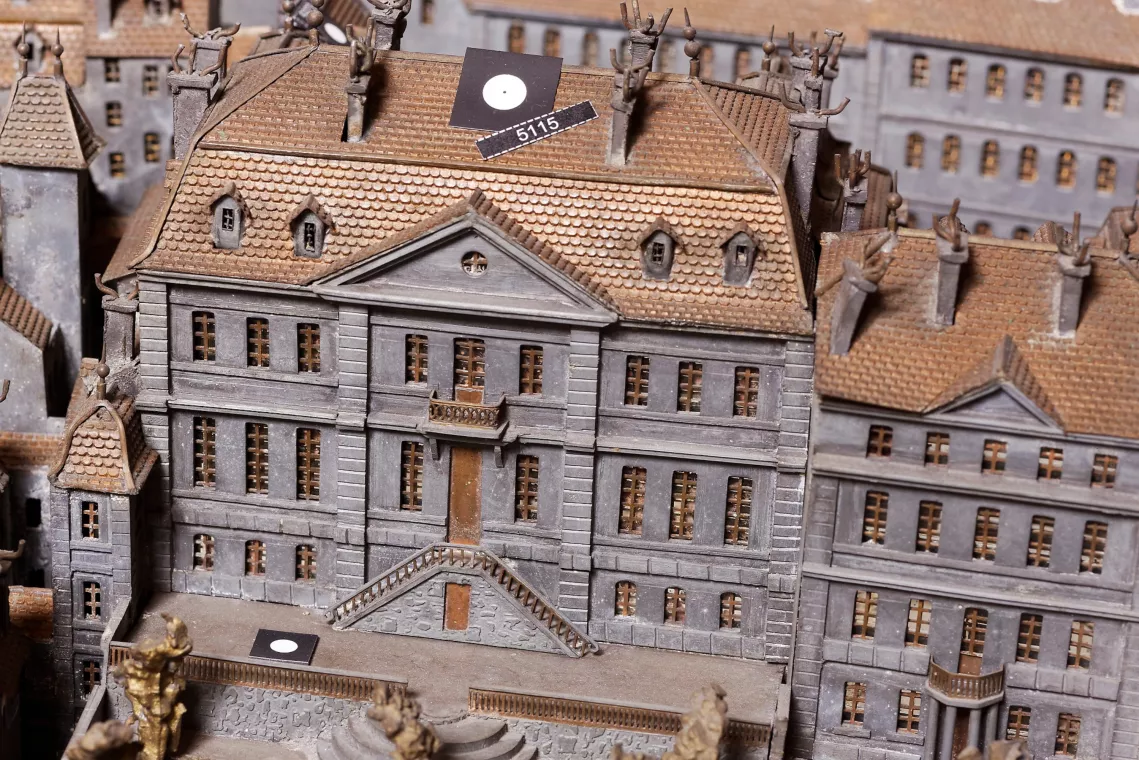

Das Relief von Genf aus dem Jahr 1850, das am Tavel-Haus zu sehen ist, ist ein 32 m² großes Metallmodell, das die Stadt zeigt, die immer noch von ihren drei Festungsreihen umgeben ist. Nach 18 Jahren des Studiums und der Arbeit wurde es 1896 von einem Team von Goldschmieden unter der Leitung des Architekten Auguste Magnin fertiggestellt.
Die Republik und der Kanton Genf sowie die Stadt Genf, Eigentümerin dieses historischen Erbes, beschlossen 2011, das Auguste Magnin Relief Project (PRAM) zu starten, um dieses Werk möglichst vielen Menschen zugänglich zu machen, insbesondere über das Internet.
Das Projekt war in zwei Hauptphasen unterteilt, die jeweils vollständig von SPATIAL SA verwaltet wurden.
Stufe 1 – 2011/2014

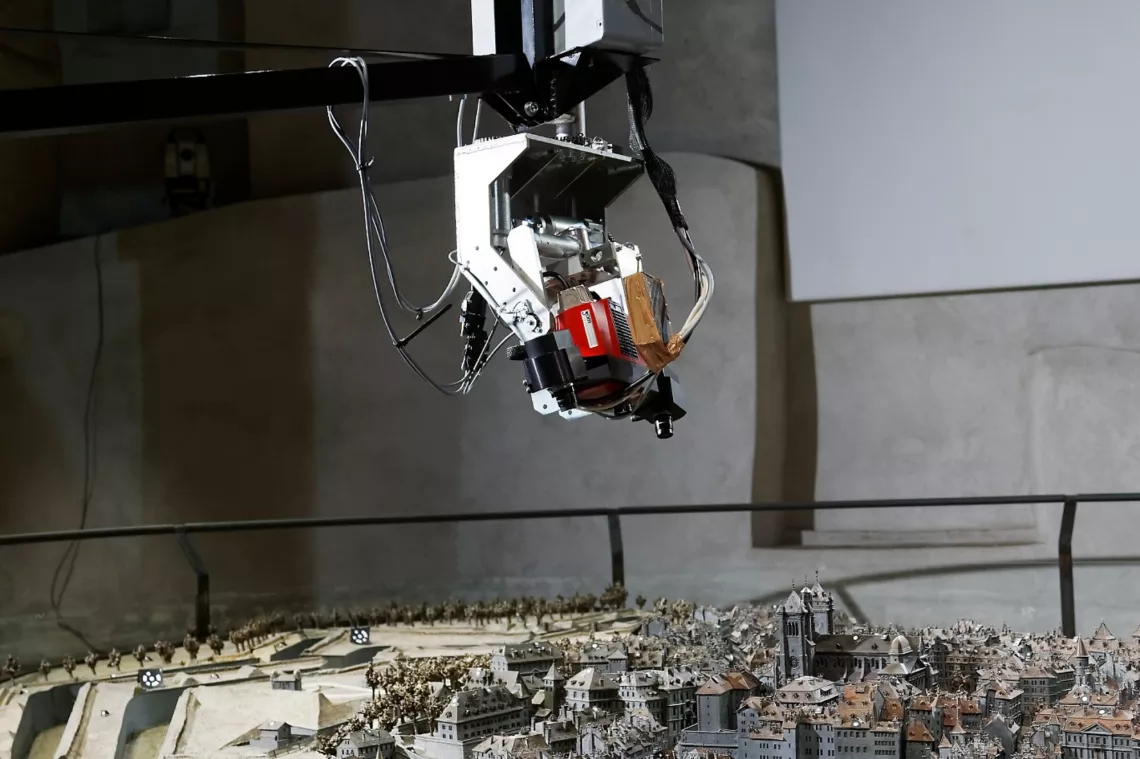

Der erste Schritt des PRAM-Projekts bestand darin, einen digitalen Klon des Modells zu erstellen. Es wurden mehrere Messtechniken implementiert:
Vorab Messungen mittels automatisierter Tachometrie, um die Stabilität des Modells über den Tag hinweg zu beurteilen. Es ist in der Tat von grundlegender Bedeutung, zu überprüfen, ob die Geometrie des Modells über die Zeit konstant ist.
Etablierung eines hochpräzisen Rahmenwerks durch tachometrische Messung.

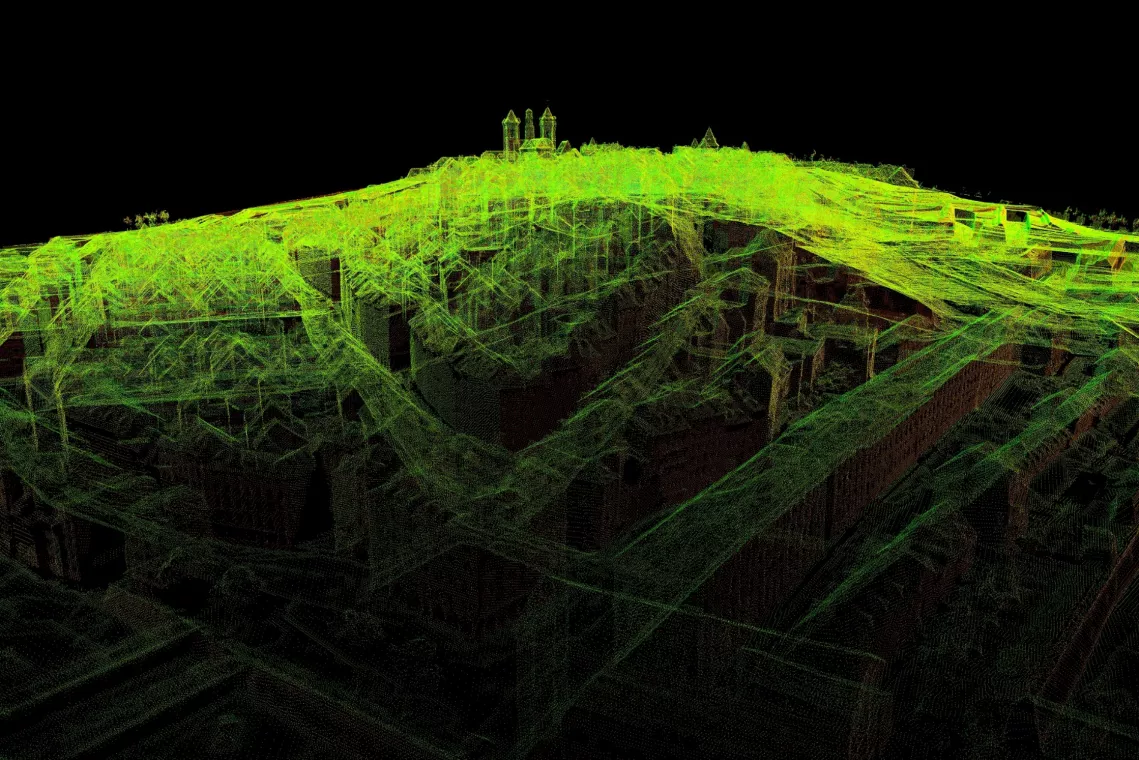

Kombination von Messungen per Laserscanner und Photogrammetrie mit Registrierung auf der zuvor erstellten Leinwand zur Erstellung eines hochpräzisen 3D-Modells mit sehr hoher Dichte.
Die Punktewolke und die erhaltenen Bilder ermöglichen es Handwerkern, im Katastrophenfall die notwendigen Pläne (Querschnitte, Längsschnitte, verschiedene Berechnungen usw.) mit idealer Präzision für eine originalgetreue Sanierung zu erstellen. Dieses Ziel entsprach dem Auftrag des Amtes für Kulturgüterschutz.
Um diese Phase abzuschließen, stützte sich SPATIAL SA auf verschiedene Partner, darunter Haller Wasser + Partner SA, TPLM-3D, HYP-ARC SAS und die Haute Ecole du Paysage, de l'Ingénierie et d'Architecture (HEPIA).
Der Vergleich des Modells mit aktuellen Daten ergab, dass es mit einer für die damalige Zeit unerwarteten geometrischen Präzision hergestellt wurde. Daher das große Projekt, daraus ein 3D-Modell von Genf im Jahr 1850 zu erstellen, das perfekt mit dem offiziellen Grundbuch, mit den Texturen, der Vegetation und den Landschaften vergangener Zeiten übereinstimmt.
Stufe 2 – 2014/2017
Das erste Ziel dieser zweiten Phase bestand darin, die Stadt Genf 1850 in Originalgröße im ESRI-Format an das Genfer Territorialinformationssystem (SITG) zu liefern. Die zweite Möglichkeit bestand darin, es in Form eines virtuellen Rundgangs der breiten Öffentlichkeit zugänglich zu machen
Die in Schritt 1 erstellte 3D-Punktwolke diente als Grundlage für die Entwicklung eines strukturierten 3D-Modells, das topologisch korrekt (Übereinstimmung aller Kanten) und im gültigen Koordinatensystem der Schweiz registriert sein musste.
Eine der Herausforderungen des Modells war das Vorhandensein verschiedener Maßstabsfaktoren, die Auguste Magnin nutzte, um die Höhe der Gebäude und insbesondere des Reliefs hervorzuheben: Der Stadtplan liegt bei 1/250, die Höhe der Gebäude bei 1/200stel und die des Feldes bei 1/100stel.
Die Modellierung wurde bis ins kleinste Detail durchgeführt: Gehwege, Treppen, Türen und Fenster, Schornsteine ... Der überwiegende Teil davon ist vollständig automatisiert und verfügt über robuste Steuerungstools. Die Texturierung erfolgte im Interesse der historischen Genauigkeit auf der Grundlage historischer Dokumente.

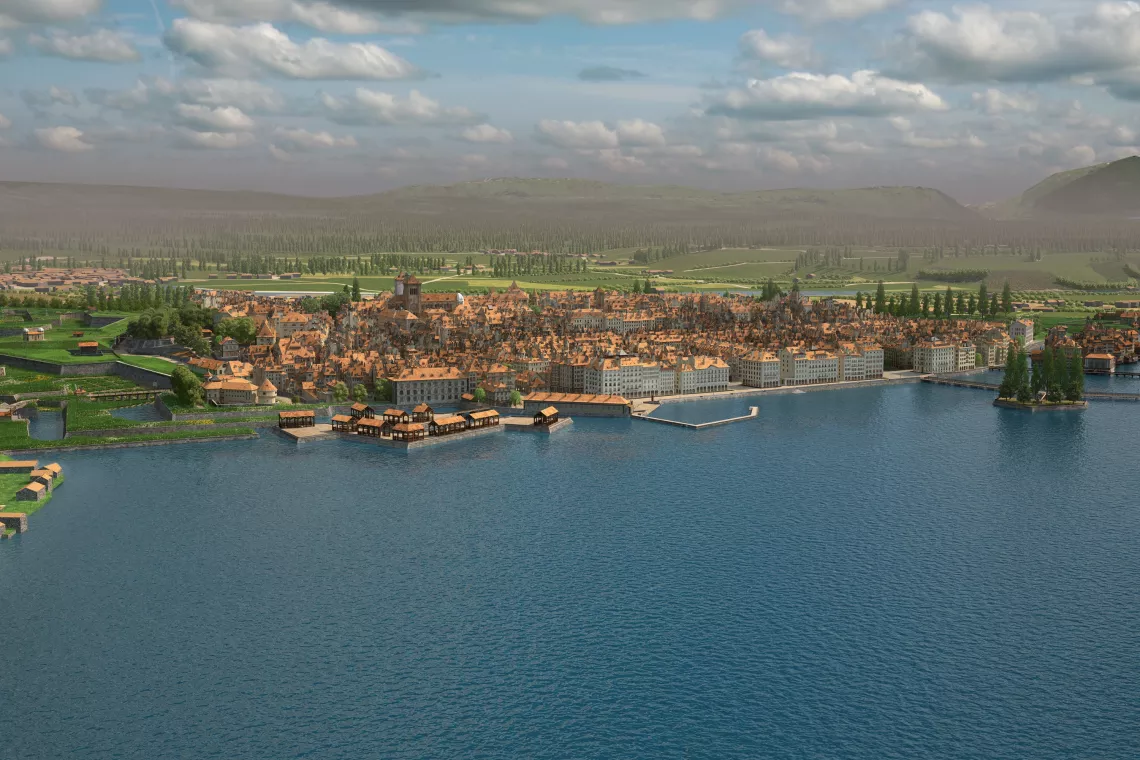

Nach geduldiger Arbeit, an der rund fünfzig Experten aus neun Fachgebieten beteiligt waren, konnte Genf 1850 im Internet besichtigt werden. Das Modell enthält historische Metadaten zu vielen bemerkenswerten Werken in der Stadt Genf.
